DySC电压暂降补偿器

产品描述

自1999年第一台DySC电压暂降补偿器投入实际运行以后，现已成为市场上一款高度成熟的产品， 旨在为用户提供多年的稳定可靠的电压暂降补偿。获得全球技术专利的DySC电压暂降补偿器不使用电池，即可提供长达5秒的暂降补偿， 具有极高的能源效率，无转动部件，只需要简单的日常维护。DySC 的功率范围非常宽广，从单相2A 到三相 2400A。

当今工业中的大多数电子设备都容易受到电源干扰的影响。电压暂降可能会重置或损坏敏感的生产设备， DySC 提供瞬时电压暂降补偿，帮助您的设备应对这些常见事件。

-        避免电压暂降引起的非计划停车

-        避免电压暂降引起的敏感电气设备损

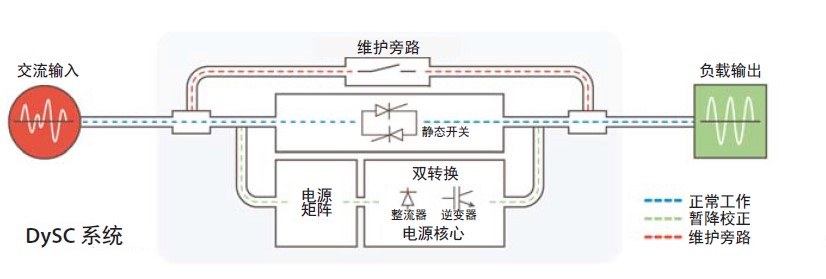

工作原理

  正常工作时， 电流通过静态开关向负载供电 当暂降发生时， 控制器将静态开关打开， 供电回路在2ms以内切换到电力电子串联回路， DySC利用高速IGBT逆变器从供电电源处汲取额外的电流来补偿暂降电压， 在短时中断情况下， DySC利用一部分存储在整流器和逆变器之间的电容的电能供给负载100%的电压。 当电源恢复正常时，电源将再次切换回由静态开关供电。电容充电，电力电子回路关闭。 当DySC异常时， 自动切到维护旁路

  当暂降发生时， 控制器将静态开关打开， 供电回路在2ms以内切换到电力电子串联回路， DySC利用高速IGBT逆变器从供电电源处汲取额外的电流来补偿暂降电压， 在短时中断情况下， DySC利用一部分存储在整流器和逆变器之间的电容的电能供给负载100%的电压。

  当电源恢复正常时，电源将再次切换回由静态开关供电。电容充电，电力电子回路关闭。

当DySC异常时， 自动切到维护旁路

技术特征：

罗克韦尔自动化DySC性能特点：

-     单相降至额定电压 0%的电压暂降，DySC 保护5秒钟

-     两相降至额定电压30%的电压暂降，DySC 保护5秒钟

-     三相降至额定电压50%的电压暂降，DySC 保护5秒钟

-     三相降至额定电压 0%的电压暂降:SR DySC 保护持续50毫秒；ER DySC 保护持续200毫秒；

-     100%额定电压的正弦波输出

-     电压暂降响应和补偿时间<2毫秒

-     无电池、免维护、绿色环保

-     电能效率高于99％、节能降耗

-     结构紧凑、占地面积小

-     过载能力：150% @ 30秒，400% @ 5秒，600% @ 0.5秒

-     保护覆盖范围完全满足并超过SEMI F47、IEC61000-4-34等标准

-   高成熟产品， 超过20年
