1. 电抗器电抗率指的是电抗器的感抗与电容器容抗的比值，常用的电抗率从5%--14% ρ=XL/Xc---------（1） XL: 电抗器的感抗 Xc: 电容器容抗

2. 由此可见同一个电抗器在与不同的电容器配合所用时的电抗率是不同，所以CIRCUTOR（中文名称西谷铎）出厂的电抗器不会在铭牌上标注电抗率这个参数。

3. 电抗器接不同容抗的电容器时， 电抗器的实际运行电流就会不同， 电抗器电抗率表示成与实际电流直接相关的表达式是：

ρ =100*ΔUL/Uc------(2)

中ΔUL：电抗器的压降、Uc：电容器端的电压

ΔUL=XL*I------(4)

XL=2пf*L------(3)

Uc=U+ ΔUL-----(5)

其中L：电抗器的电感、I：电抗器的电流、U: 系统电压

  三相四线系统中N相断了对单相设备造成的影响更大，在不平衡的负载中会造成电压值不同。 下图简要说明了当N相丢失时， 不平衡负载是如何影响线电压。

图1 当N相存在， 线电压相同

在图1中， 两个负载的线电压都是120V， 但是当N了断了之后， 见图2

图2 当N断开之后， 且负载不同时会造成电压不同

根据负载的阻抗， 下面的等式计算了N断开之后， 电压值的变化：

   从以上例子可以看出， 额定电压是240/120V的单相回路在N相切换过程中电压值变成45V—195V。 电压超过这些值的在其它应用中也可能发生， 过电压可能会造成负载设备损坏， 电压偏差会影响敏感设备的运行。

弧闪最显而易见的是造成人身热烧伤， 会可能造成以下伤害：

1. 电击伤
2. 熔融金属烫伤
3. 电击高空跌落
4. 爆炸冲击波及压力波冲击
5. 强光闪络
6. 强声震撼
7. 火灾危害
8. 强磁场及等离子效应
9. 有毒气体及蒸汽伤害

   电压暂降是系统正常运行中不可避免的短时扰动现象，本质上是系统中突然吸出一个大电流引起的电压事件。突然的大电流是导致电压暂降的根本原因。系统内突然吸出大电流的原因很多，可能在系统侧，也可能在用户侧。系统侧原因有：短路故障、大型变压器空载激磁等；用户侧原因有：大容量感应电动机启动、大负荷投切等。

   统计表明，短路是导致电压暂降的主要原因。系统运行中，雷击、操作过电压、绝缘老化、设备缺陷、人为误操作、动物接触等是造成短路的主要原因。

GB 50227-2017 并联电容器装置设计规范

GB/T 22582-2008 电力电容器 低压功率因数补偿装置

T CPSS 1001-2019 低压混合式动态无功补偿装置

GB 7251.1-2013 低压成套开关设备和控制设备 第1部分总则

GB 7251.12-2013 低压成套开关设备和控制设备 第2部分： 成套电力开关和控制设备

GB/T 22582-2008 电力电容器 低压功率因数补偿装置

GB/T 26870-2011 滤波器和并联电容器在受谐波影响的工业交流电网中的应用

GB/T 15291-2015 半导体器件 第6部分：晶闸管

GB/T 15576-2008 低压成套无功功率补偿装置

GB/T 12747.1-2017 标称电压1 000 V及以下交流电力系统用自愈式并联电容器 第1部分：总则 性能、试验和定额 安全要求 安装和运行导则

GB/T 12747.2-2017 标称电压1000V及以下交流电力系统用自愈式并联电容器 第2部分：老化试验、自愈性试验和破坏试验

GBT 1094.6-2011 电力变压器 第6部分：电抗器

GB 14048.1-2012 低压开关设备和控制设备 第1部分 总则

GB 14048.2-2008 低压开关设备和控制设备 第2部分断路器

GB1208-2006  电流互感器

GB∕T 18802.12-2014 低压电涌保护器(SPD) 第12部分：低压配电系统的电涌保护器 选择和使用导则

GB 14048.4-2010 低压开关设备和控制设备 第4-1接触器和电动机起动器　机电式接触器和电动机起动器（含电动机保护器）

GB∕T 14048.3-2017 低压开关设备和控制设备 第3部分：开关、隔离器、隔离开关及熔断器组合电器

GB/T 13539.1-2015 低压熔断器第1部分：基本要求

GB/T 13539.2-2015 低压熔断器 第2部分：专职人员使用的熔断器的补充要求

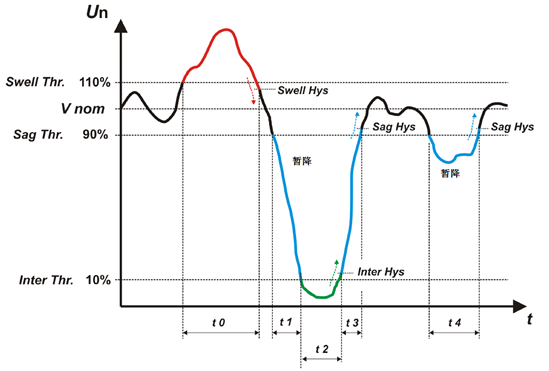

  《GB/T 30137-2013 电能质量 电压暂降与短时中断》  对电压暂降的定义是：电力系统中某点工频电压方均根值突然降低0.1 --0.9  的标称电压， 并在短暂持续10ms –1 min 后恢复正常的现象，典型的持续时间是10ms—500ms。下图蓝色曲线就是电压暂降， 电压暂降、电压骤降、晃电、短时欠电压、Dip、Sag等术语表示的是相同的意思。

   电压暂降指标有电压暂降幅值、持续时间、相角跳变、波形起始点等。

  在三相系统中，暂降幅值定义为三相电压方均根值中的最小一相的值，持续时间为电压暂降从发生时刻到结束时刻经历的时间，通常指电压幅值低于给定开始和结束阈值的时间。电压暂降的有效值波形示意如图。由暂降幅值和持续时间的定义还可发现，对于三相系统，电压暂降持续时间可能与任一相电压暂降的持续时间均不同。

电压暂降是电网侧电压暂降与用户侧设备免疫力间的兼容性问题，技术上，可在公用电网级、工厂电网级、敏感设备级分级、分别或协同采取措施治理，通过优化协同可使总成本最低，效果最好。下图给出了分级治理方案与投资的关系。

（1）公用电网级

公用电网级的治理是减少暂降频次，降低暂降严重水平。包括对暂降幅值、持续时间等特征的补偿、控制等。此外，考虑到暂降源的分布和暂降传播规律，通过电网规划和优化运行，电网改造和保护优化等措施，可有效降低敏感用户经受的暂降风险。公用电网级措施可总结如下：

值得注意的是，公用电网级措施，在现有技术条件下尚不可能解决用户需要的所有问题，且存在投资巨大的问题，因此，在电网侧采取措施，需进行技术经济评估，并研究成本回收问题。

（2）用户低压配电柜级

工厂内部电网措施主要是指在供电馈线或内部电网内安装定制电力设备，使敏感设备遭受的暂降控制在可接受范围内。涉及所采用定制电力技术的补偿能力、成本和工程可行性等问题。工厂级常用技术有电压暂降补偿器、不间断电源等。实际中，可根据设备敏感性及其在工厂中的重要程度，对厂内设备按分级治理策略配置不同的定制电力设备，在降低暂降损失的同时，降低安装和维护成本。用户工厂级措施是最常见解决方案。

（3）敏感设备级

提升设备暂降免疫力是主要设备级措施，包括：

1）在配置、改造和采购设备时，对设备暂降耐受力提出明确要求，索取试验报告，保证设备符合标准（如SEMI F47）或供货合同规定的要求。因设备暂降免疫力不合格造成的用户损失，可向设备制造商追责。部分敏感设备，如：交流接触器、变频器等的暂降免疫力正随着技术进步不断得到提升。因此，在设备选型时，应关注暂降免疫力指标。

2）部分带失压脱扣保护的设备，应对保护装置所带电动机功率和运行特性进行分析，合理确定保护定值、取消或改进脱扣保护等，均是可行措施。

3）充分利用设备自身参数功能。如：变频器断电后的自起动功能、捕捉再起动功能、故障后自动再起动功能、故障重合闸功能等，根据变频器驱动的工艺设备的惯性选择参数设置，可避免暂降时变频器故障中断。

4）避免电源与设备电压不匹配，尽可能采用较宽交流电压输入的直流开关电源。敏感设备级措施一般比工厂电网级和公用电网级措施的成本低，尤其当敏感设备单机用电容量较小时，在设备级采取措施性价比高。但设备免疫力提升只能针对部分设备，受安装位置、空间等实际环境、条件等限制，对于含多敏感设备的高科技企业、半导体制造企业等，设备级措施的效果并不明显。通常设备级措施作为辅助，与公用电网级、工厂电网级措施进行优化配合，是合理解决电压暂降问题的有效方法。
